項目名稱：昆自集團10kV和順古鎮配電力工程（電力設計案例） 業主：云南保山電力股份有限公司 項目簡介：10kV和順古鎮配電工程位于騰沖縣的和順古鎮內。和順古鎮本次只設計改造原T6、T7配電室供電區域的高低壓配電網。為了提高供電可靠性、改善供電質量、降低運行電能損耗，將原分布于村子中心的變壓器安裝位置移到村子外圍，新分以下4個片區設置10/0.4kV箱變供電。古鎮有照明用電戶1102戶，動力用戶65戶。照明住宅每戶用電負荷為8kW/戶，普通動力用電負荷為24 kW/戶，帶互感器動力負荷有：中天寺2塊動力、寸氏宗祠1塊動力、水泵房1塊動力、中心學校1塊動力、山房酒店1塊動力。選擇變壓器的容量為4×800kVA。 本次電力線入地改造，變電所采用歐式箱式變壓器。底座基礎待箱式變壓器訂貨后，根據廠家資料澆灌混凝土基礎。箱變帶裝飾木外殼，式樣甲方指定。箱式變電站內裝高壓環網柜（六氟化硫開關），供連接10kV環網接線及供電給變壓器；低壓配電柜供電給周圍各個巷道用戶，并在其低壓供電范圍內的電纜發生故障時，自動斷開故障線路。 設計范圍：設計內容包括：（1）柏聯公司溫泉SPA以及精品酒店10kV外線接入。 （2）柏聯公司和順東巷項目10kV外線接入。 （3）柏聯公司和順西巷項目10kV外線接入。 涉及專業：線路電氣、勘測、預算等專業。 服務內容：初設、施工圖及竣工圖設計（含現場服務、編制概算，預、結算等） 設計開展時間：2011年7月，簽訂時間：2011年6月29日

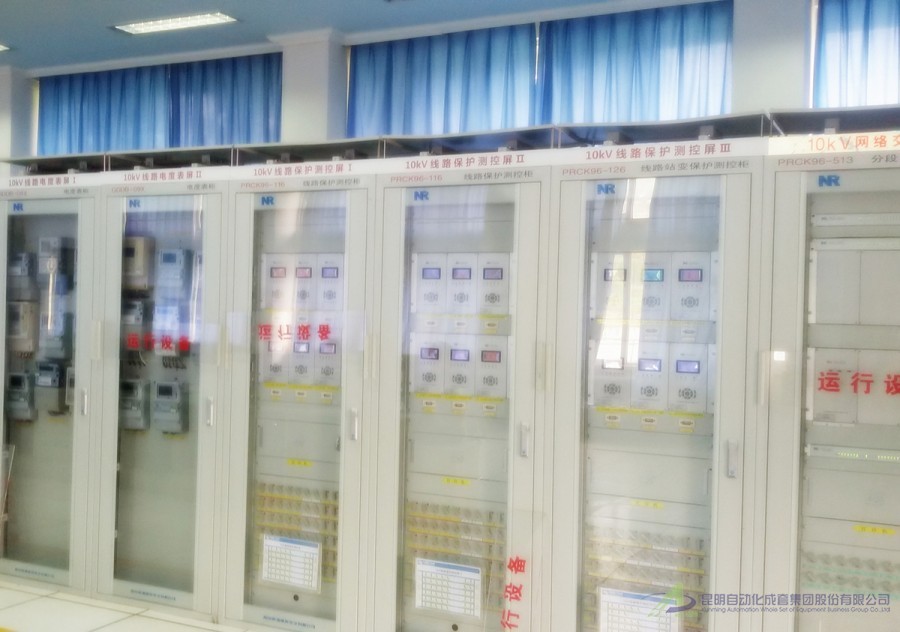

項目實施后電度表屏安裝效果圖

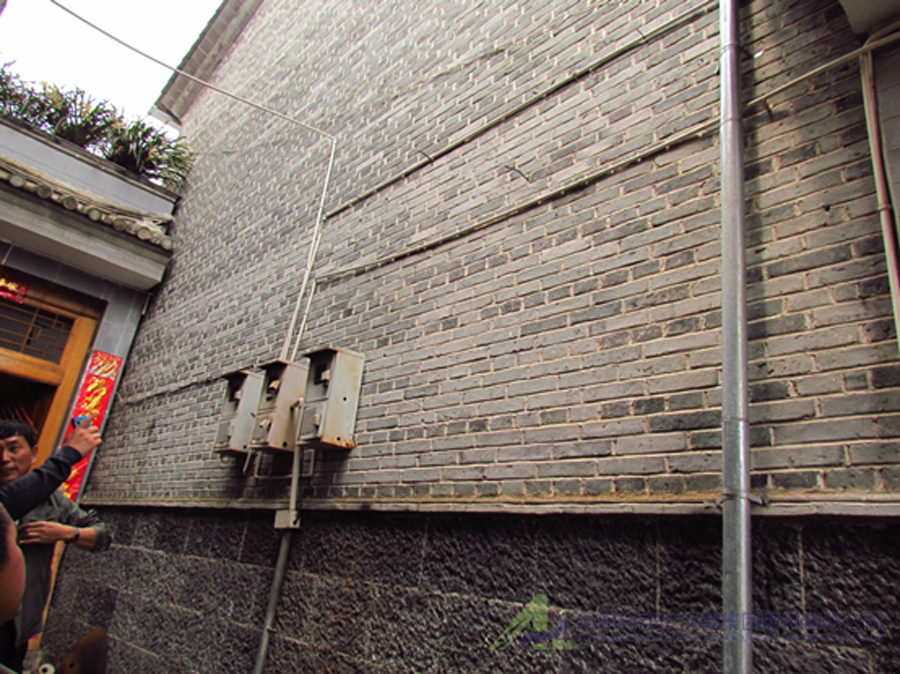

項目實施前400V電纜分接箱安裝圖
|
