項目名稱：昆自集團35kV石洞山風電場集電線路工程（電力設計案例）

業主：云南彌勒石洞山發電有限公司

項目簡介：35kV石洞山風電場集電線路工程位于彌勒縣石洞山風電場內。海拔在1951m～2075m之間，本集電線路架空段分A、B、C三回主線，A回主線有4回分支線，B回主線有2回分支線，C回主線有1回分支線，三條主線路從 110kV石洞山風電場升壓站向南方向出線，其中B、C回主線同塔架設，在延伸2km后，轉向西南，并分為A、B、C三回主線，依據風電場風機布置，A回主線分4回分支線，B回主線分2回分支線，C回主線有1回分支線，連接#1～#33風機，架空線路總長19.914km，其中單回路架設17.770km，雙回路架設2.144km（B、C回主線同塔雙回）。

各風機電能先送入風機箱變，再由箱變采用電纜敷設至最近鐵塔，接入架空集電線路，電纜采用阻燃三芯銅芯電纜，型號為ZR-YJV22-35kV-3×70，電纜走線采用電纜埋管方式，起于各風機箱式變壓器，止于離風機最近一基鐵塔。電纜埋管敷設1根φ95RMDP電纜管。每一段箱變至鐵塔的電纜，共設至少2個電纜井，位于箱變和鐵塔旁邊，箱變至電纜上塔段的電纜路徑，本工程電纜段只包含箱變至鐵塔段電纜，總共新建電纜3255m。

設計范圍：設計內容包括：起于石洞山風電場#1～#33風機，迄于石洞山風電場升壓站35kV出線構架的線路本體工程設計及工程預算書編制。

涉及專業：線路電氣、線路結構、勘測、預算等專業。

服務內容：初設、施工圖及竣工圖設計（含現場服務、編制概算，預、結算等）

設計開展時間：2013年4月，簽訂時間：2013年3月6日

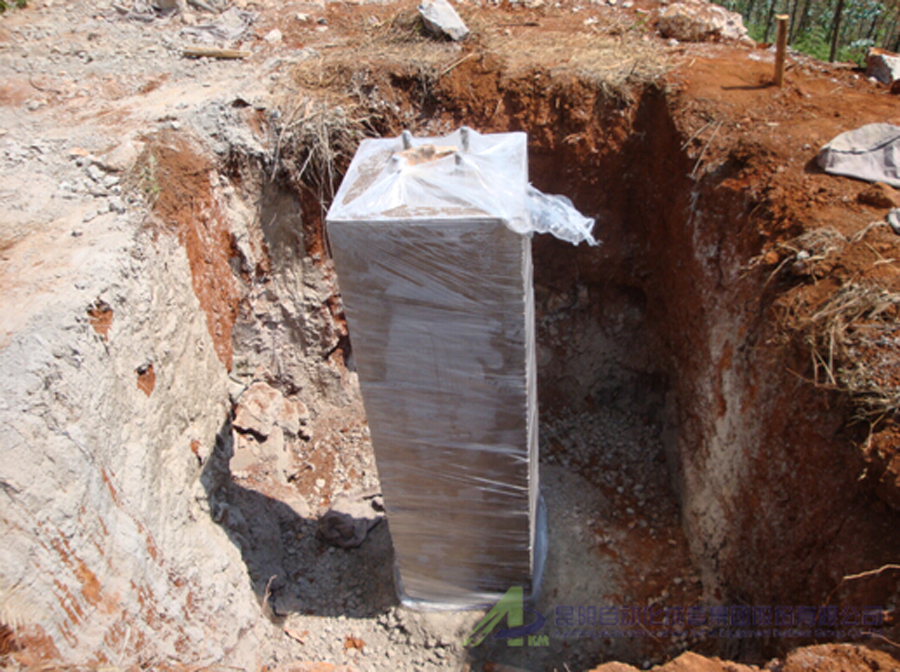

基礎保養

接地電阻測量

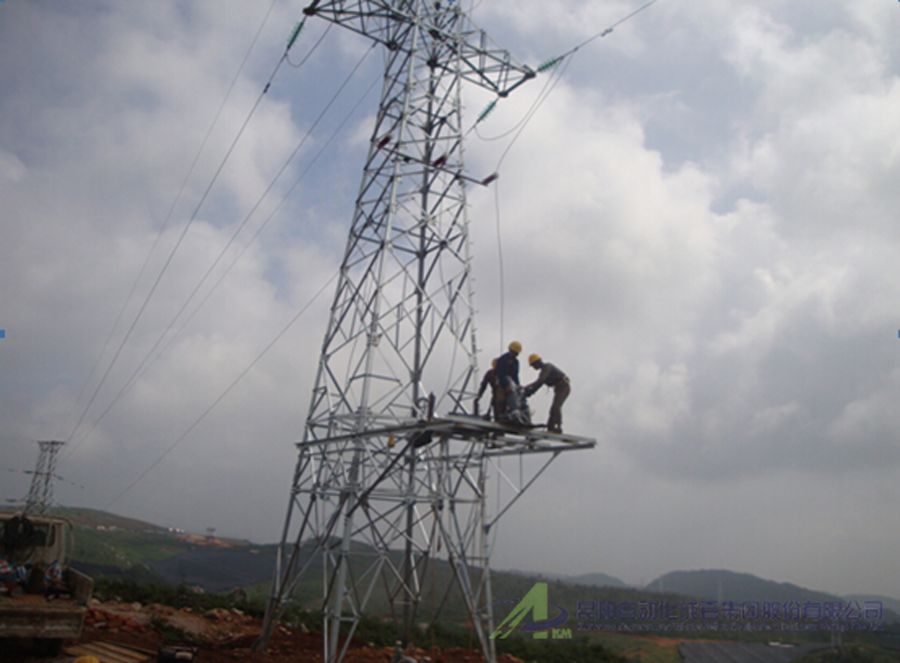

35kV線路鐵塔避雷器安裝

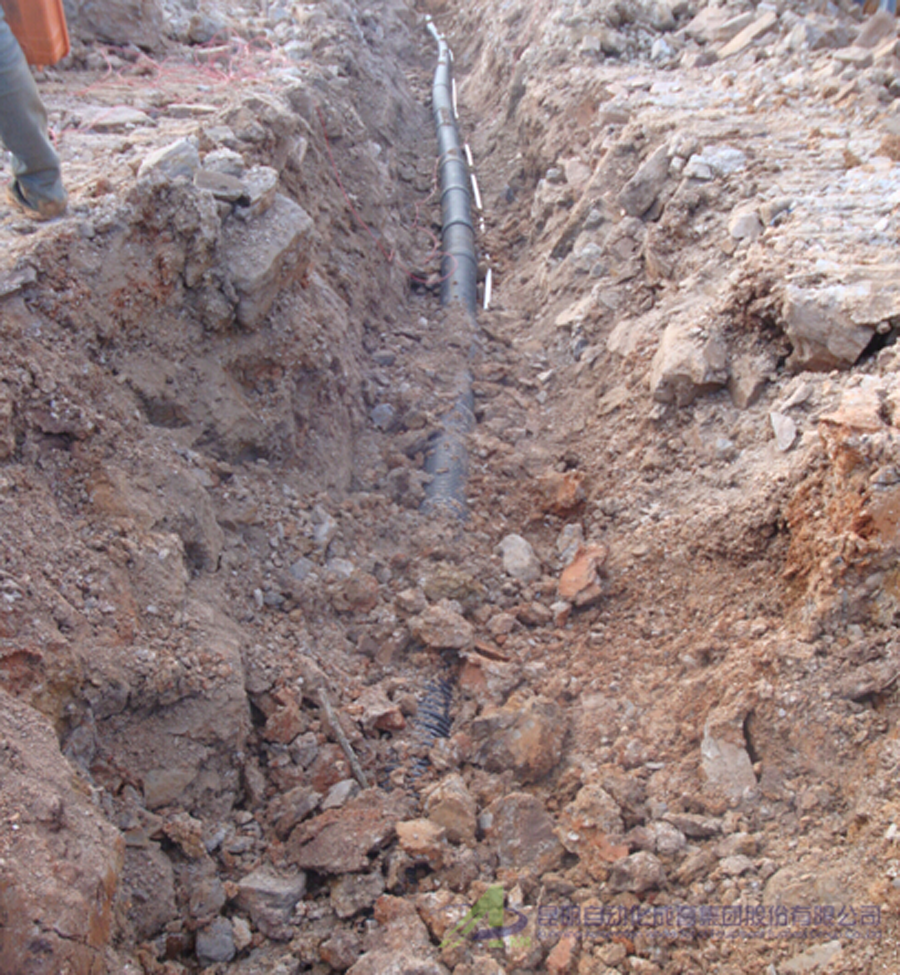

風電場內集電線路電纜直埋
